关于钢筋混凝土，很多人都是不了解的，大多的认知都是处在很浅的范围。
本周广东洪实公司分享会，将对钢筋混凝土基础知识进行分享。
分享会主题：钢筋混凝土基本知识
分享人 ：技术部李工
参与人 ：洪实公司员工
钢筋混凝土基础知识
一、钢筋

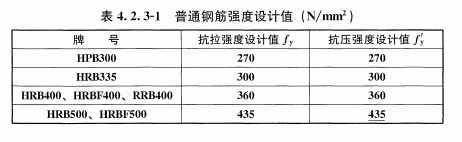

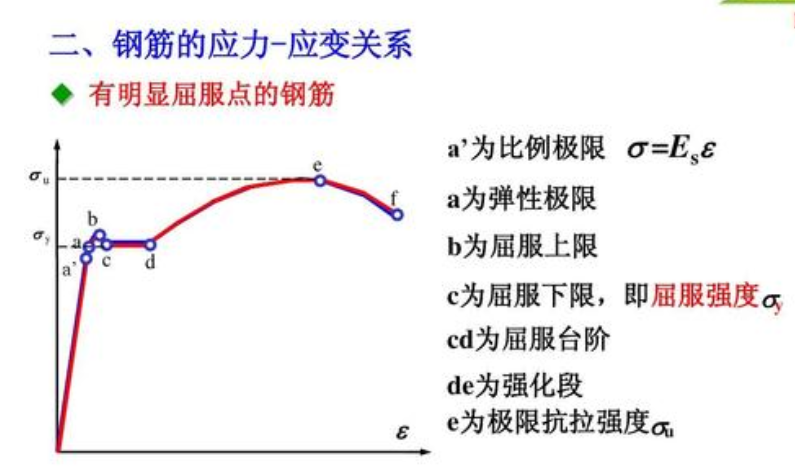

1、钢筋强度、应力-应变曲线

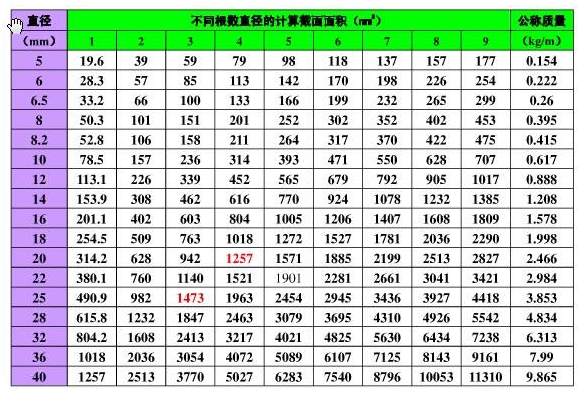

2、钢筋直径、公称质量

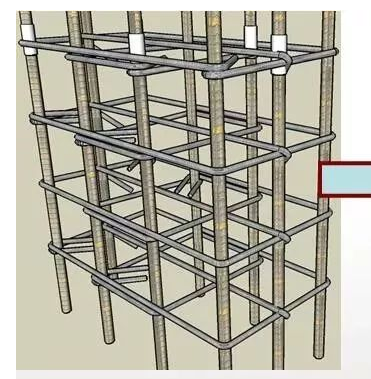

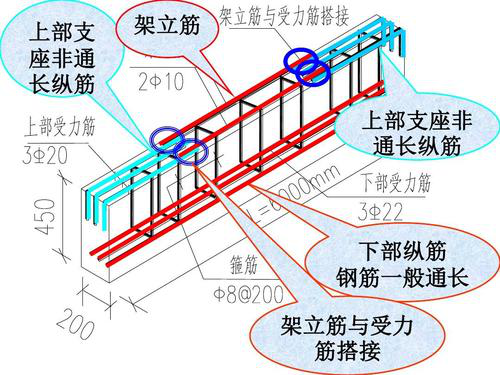

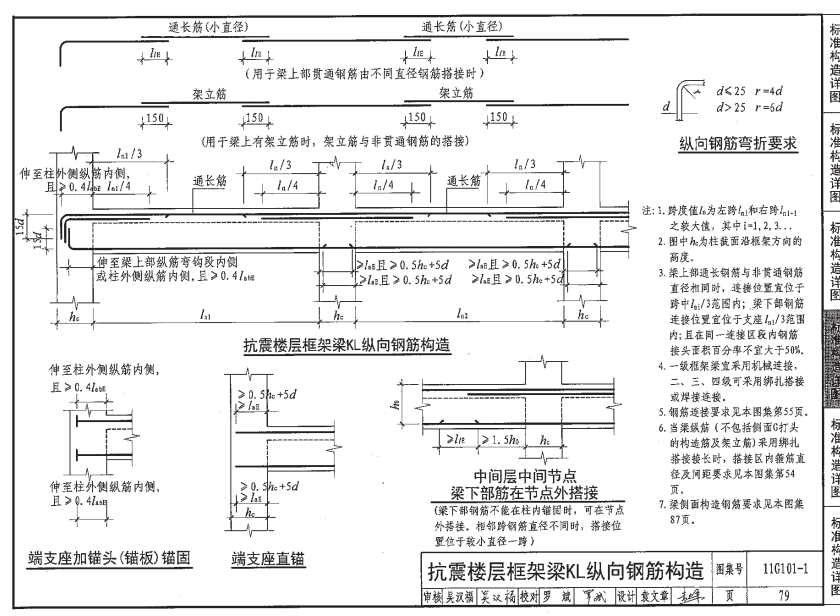

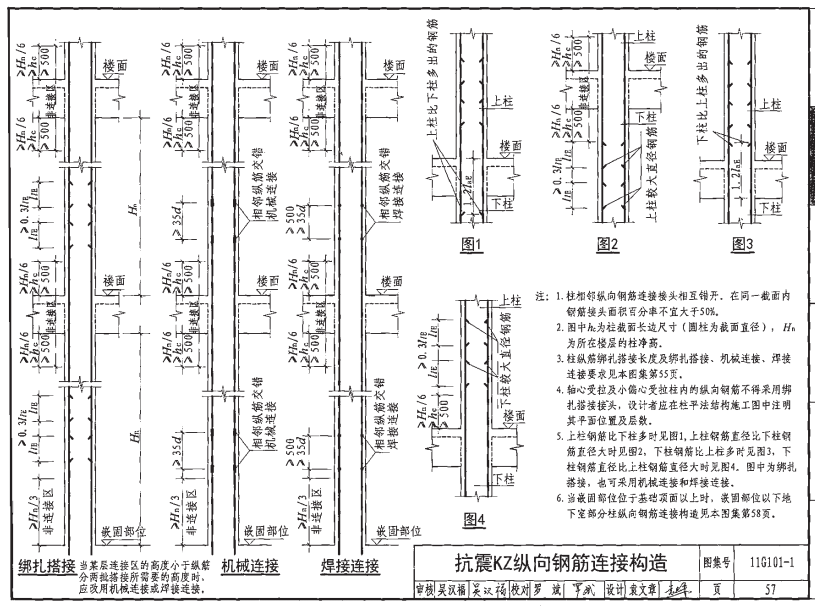

3、钢筋连接
二、混凝土
1、混凝土强度
混凝土的抗压强度是通过试验得出的，我国最新标准C60强度以下的采用边长为150mm的立方体试件作为混凝土抗压强度的标准尺寸试件。按照《普通混凝土力学性能试验方法标准》GB/T50081-2002，制作边长为150mm的立方体在标准养护（温度20±2℃、相对湿度在95%以上）条件下，养护至28d龄期，用标准试验方法测得的极限抗压强度，称为混凝土标准立方体抗压强度，以fcu，k表示。按照GB50010-2010《混凝土结构设计规范》规定，在立方体极限抗压强度总体分布中，具有95%强度保证率的立方体试件抗压强度，称为混凝土立方体抗压强度标准值（以MPa计），用fcu，k表示。依照标准实验方法测得的具有95%保证率的抗压强度作为混凝土强度等级。按照GB50010-2010《混凝土结构设计规范》规定，普通混凝土划分为十四个等级，即：C15，C20，C25，C30，C35，C40，C45，C50，C55，C60，C65，C70，C75，C80。例如，强度等级为C30的混凝土是30MPa≤fcu，k<35MPa。

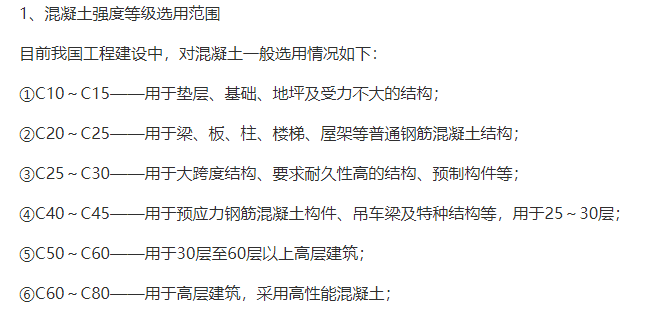

影响混凝土强度等级的因素主要与水泥等级和水灰比、 骨料、 龄期、 养护温度和湿度等有。

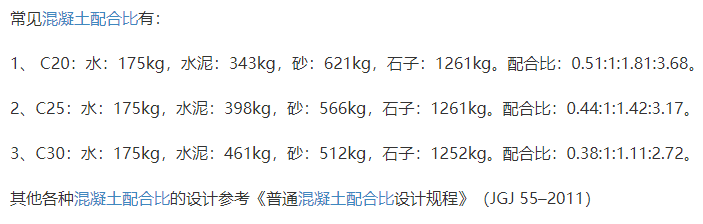

2、混凝土种类
抗渗混凝土是以调整混凝土的配合比、掺外加剂或使用新品种水泥等方法提高自身的密实性、憎水性和抗渗性，使其满足抗渗压力大于0.6MPa的不透水性混凝土。抗渗混凝土（impermeable concrete）是指抗渗等级等于或大于P6级的混凝土。抗渗混凝土按抗渗压力不同分为P6、P8、P10、P12和大于P12共5个等级。抗渗混凝土通过提高混凝土的密实度，改善孔隙结构，从而减少渗透通道，提高抗渗性。其主要用于水工､地下基础､屋面防水等工程｡抗渗混凝土一般是通过改善混凝土组成材料的质量。
自密实混凝土(Self Compacting Concrete 或Self-Consolidating Concrete 简称SCC)是指在自身重力作用下，能够流动、密实，即使存在致密钢筋也能完全填充模板，同时获得很好均质性，并且不需要附加振动的混凝土。
3、混凝土机械

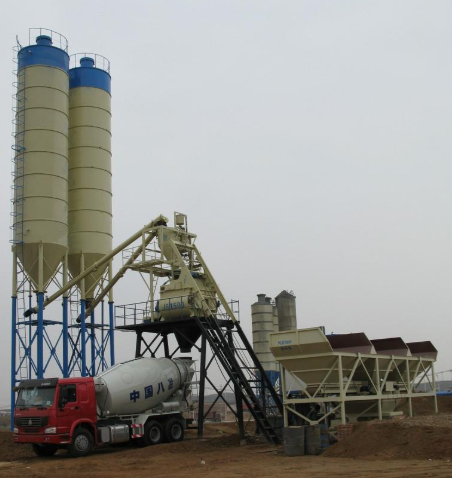

搅拌站

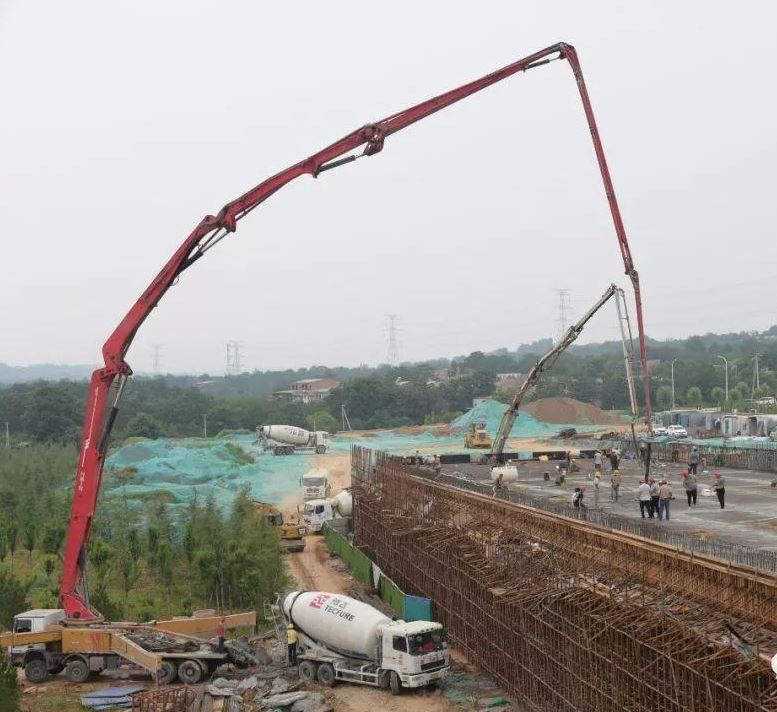

泵车（天泵），白色的是搅拌车

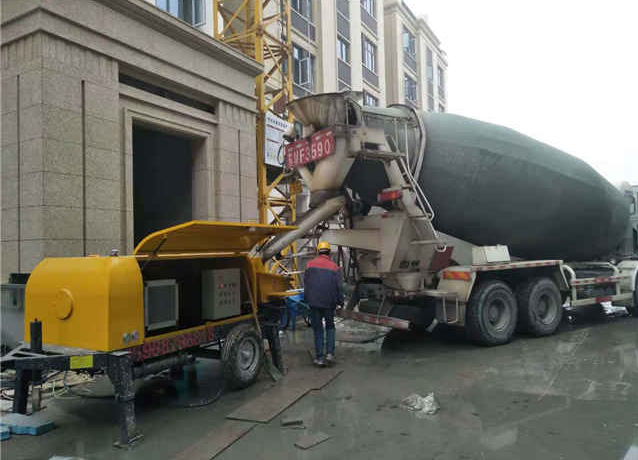

拖泵
三、结构设计
1、极限状态设计表达式
《建筑结构可靠度设计统一标准》GB50068-2001-7.0.2 对于承载能力极限状态，结构构件应按本标准3.0.5条的要求采用荷载效应的基本组合和偶然组合进行设计。

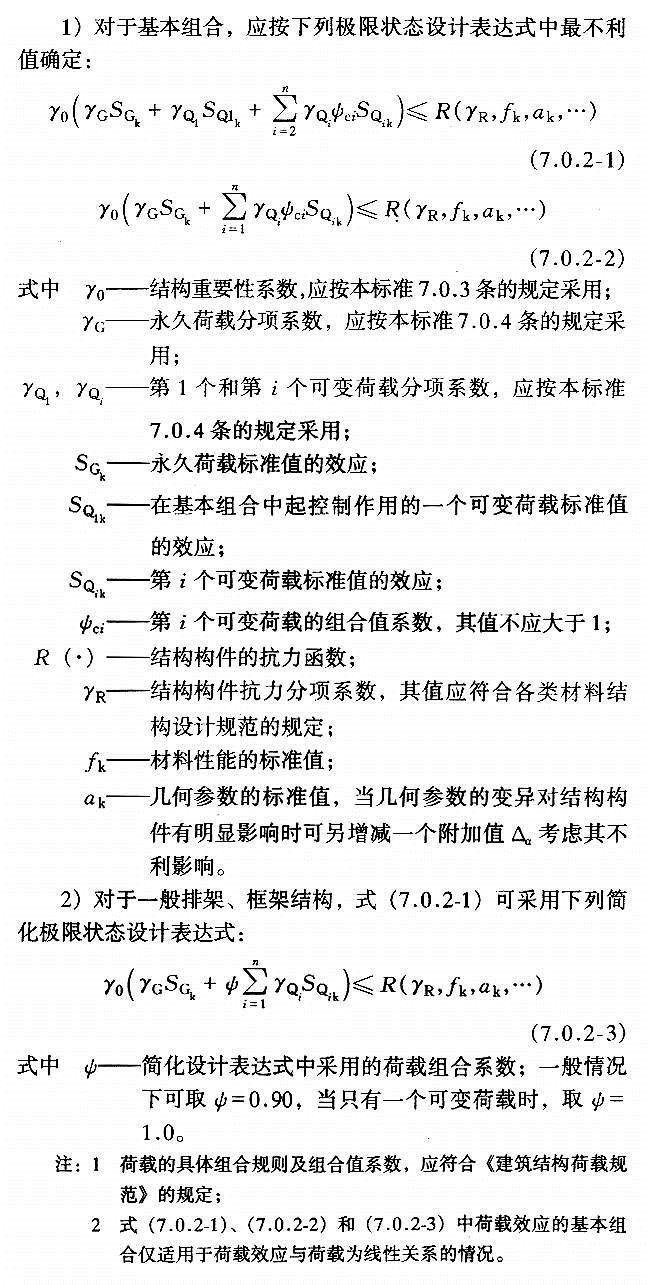

1 基本组合
2 偶然组合
对于偶然组合，极限状态设计表达式宜按下列原则确定：偶然作用的代表值不乘以分项系数；与偶然作用同时出现的可变荷载，应根据观测资料和工程经验采用适当的代表值。具体的设计表达式及各种系数，应符合专门规范的规定。

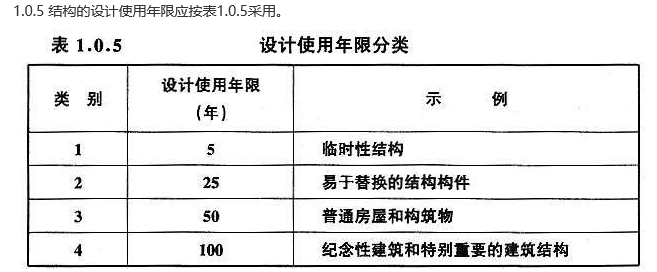

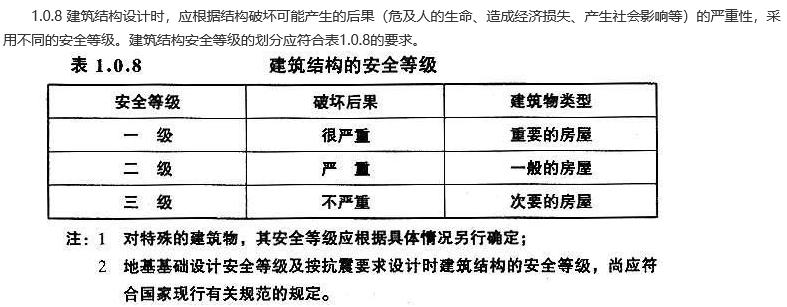

7.0.3 结构重要性系数γ0应按下列规定采用：
1 对安全等级为一级或设计使用年限为100年及以上的结构构件，不应小于1.1；
2 对安全等级为二级或设计使用年限为50年的结构构件，不应小于1.0；
3 对安全等级为三级或设计使用年限为5年的结构构件，不应小于0.9。
注：对设计使用年限为25年的结构构件，各类材料结构设计规范可根据各自情况确定结构重要性系数γ0的取值。
7.0.4 荷载分项系数应按下列规定采用：
1 永久荷载分项系数γG，当永久荷载效应对结构构件的承载能力不利时，对式（7.0.2-1）及（7.0.2-3），应取1.2，对式（7.0.2-2），应取1.35；当永久荷载效应对结构构件的承载能力有利时，不应大于1.0。
2 第1个和第i个可变荷载分项系数γQ1和γQi，当可变荷载效应对结构构件的承载能力不利时，在一般情况下应取1.4；当可变荷载效应对结构构件的承载能力有利时，应取为0。
2、梁截面弯矩计算

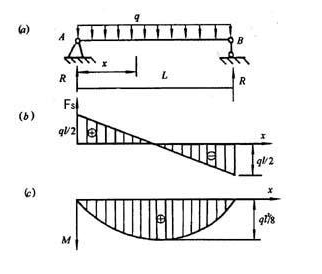

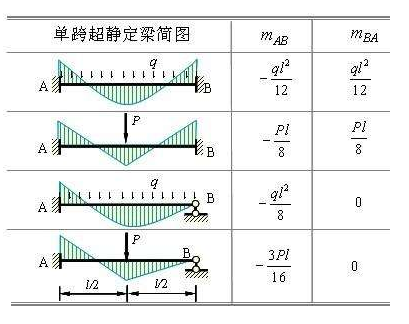

简支梁弯矩
3、正截面受弯承载力计算

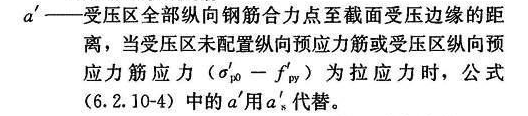

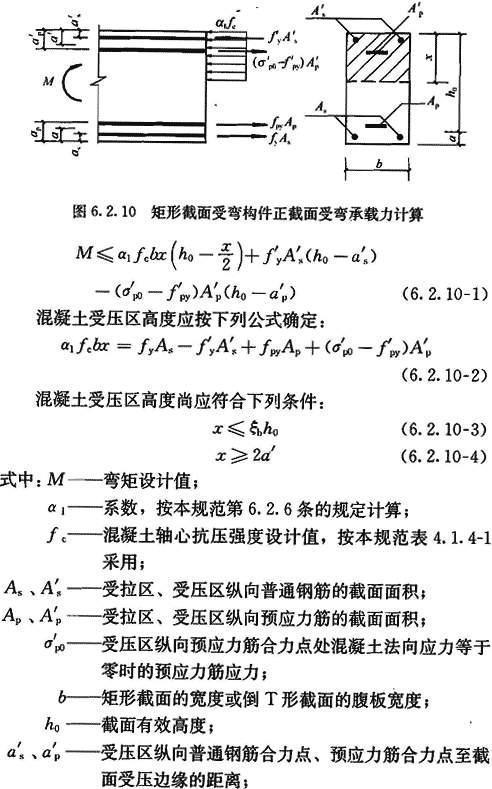

《混凝土结构设计规范》GB 50010-6.2.10 矩形截面或翼缘位于受拉边的倒T形截面受弯构件，其正截面受弯承载力应符合下列规定(图6.2.10)：

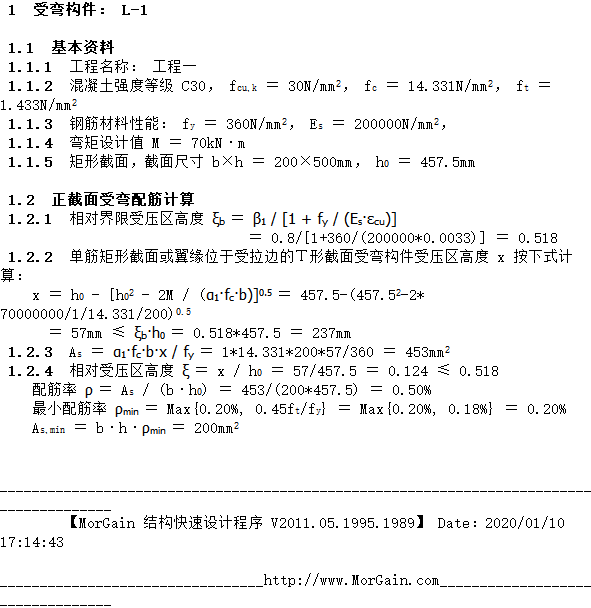

计算案例
4、正截面受压承载力计算
《混凝土结构设计规范》GB 50010-6.2.15 钢筋混凝土轴心受压构件，当配置的箍筋符合本规范第9.3节的规定时，其正截面受压承载力应符合下列规定(图6.2.15)：
式中：N——轴向压力设计值；

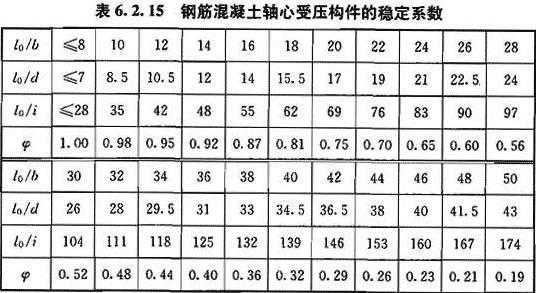

φ——钢筋混凝土构件的稳定系数，按表6.2.15采用；

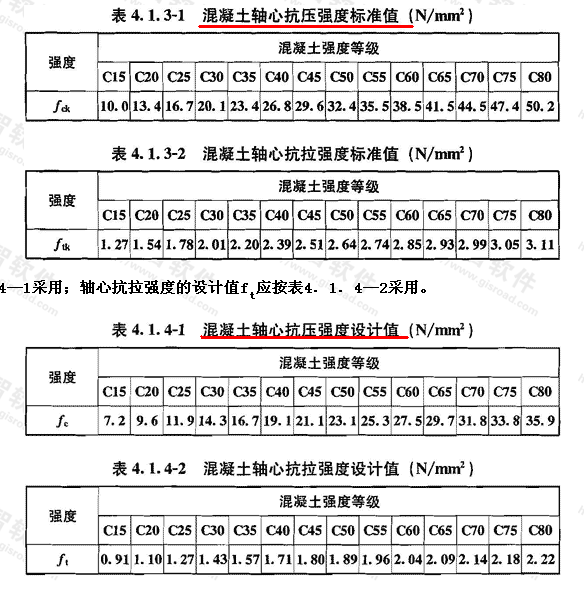

fc——混凝土轴心抗压强度设计值，按本规范表4.1.4-1采用；
A——构件截面面积；
A's——全部纵向普通钢筋的截面面积。
当纵向普通钢筋的配筋率大于3%时，公式(6.2.15)中的A应改用(A-A's)代替。
注：1 lo为构件的计算长度，对钢筋混凝土柱可按本规范第6.2.20条的规定取用；
2 b为矩形截面的短边尺寸，d为圆形截面的直径，i为界面的最小回转半径。

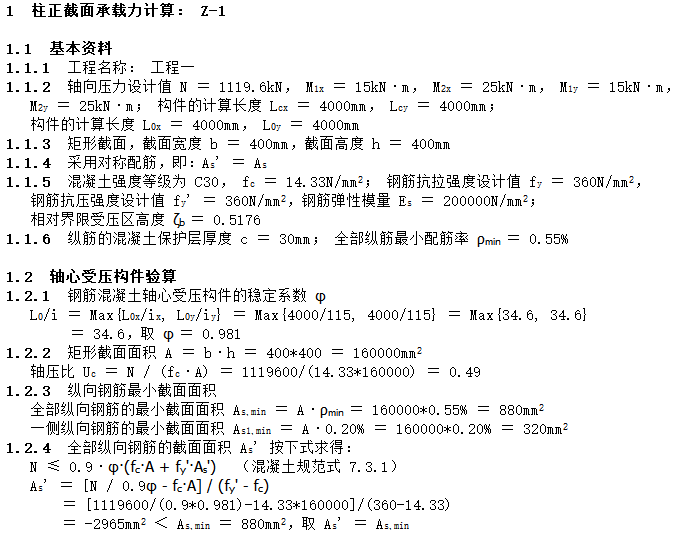

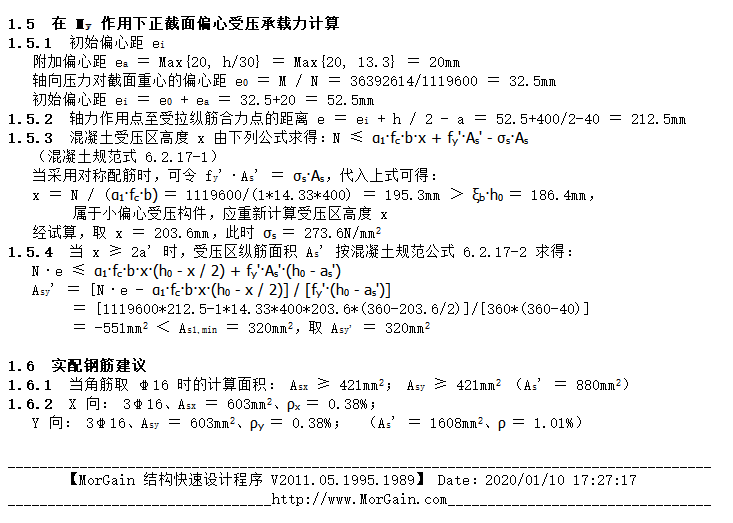

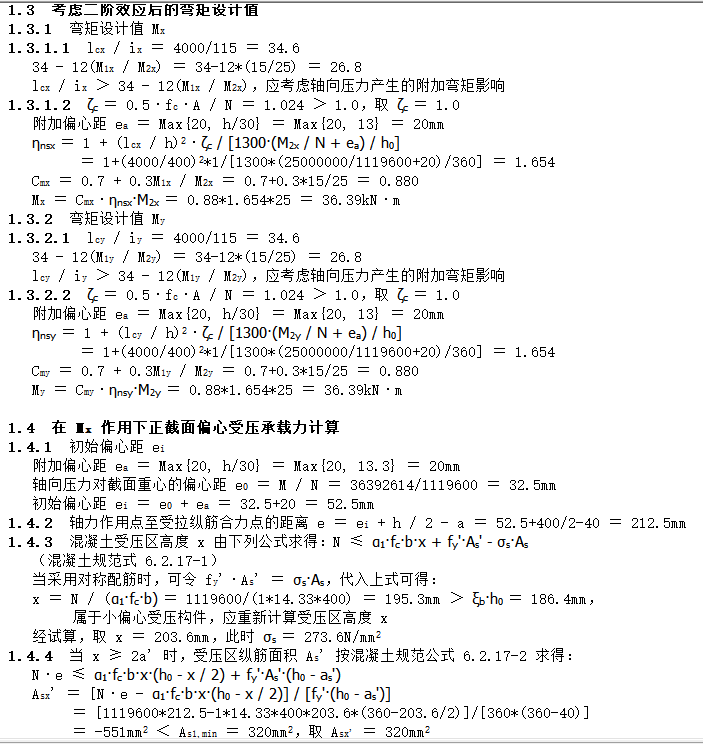

计算案例
四、PKPM运用

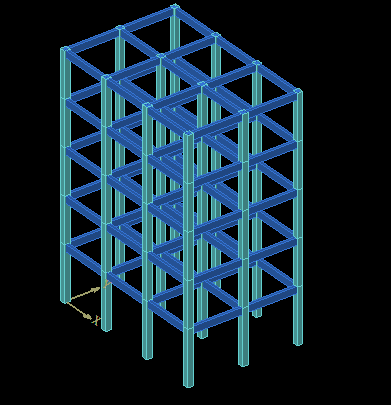

一、结构建模

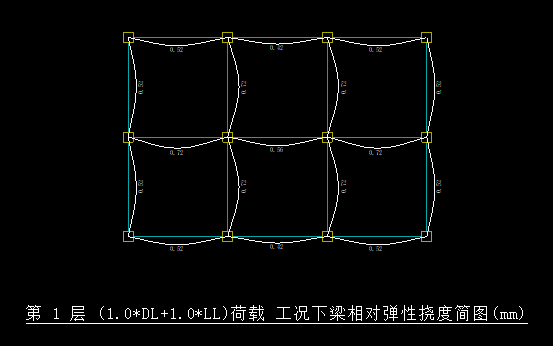

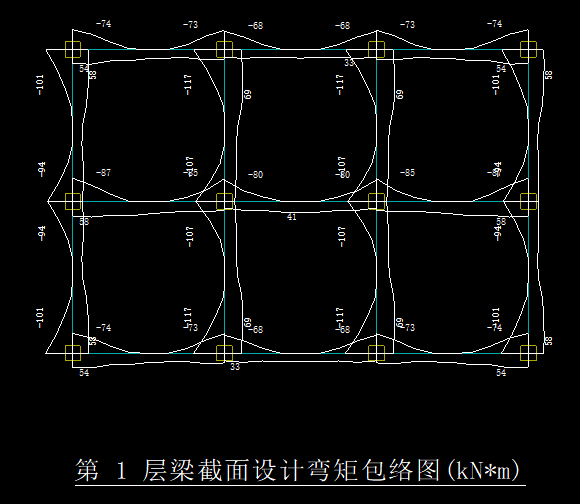

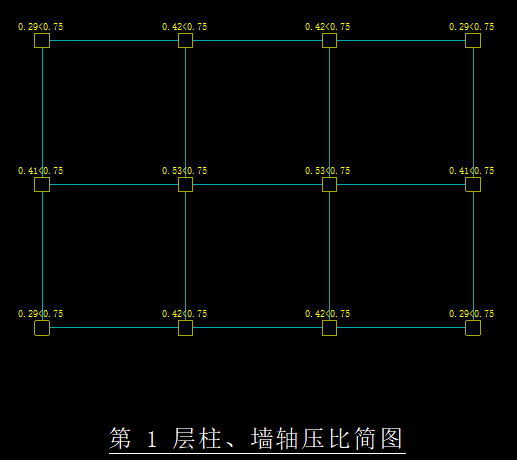

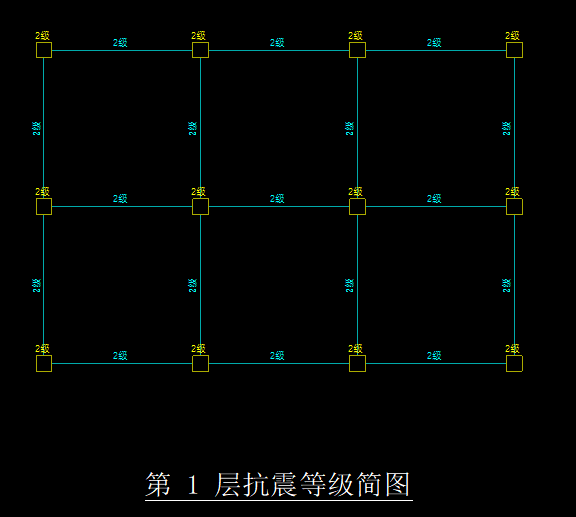

二、SATWE分析计算

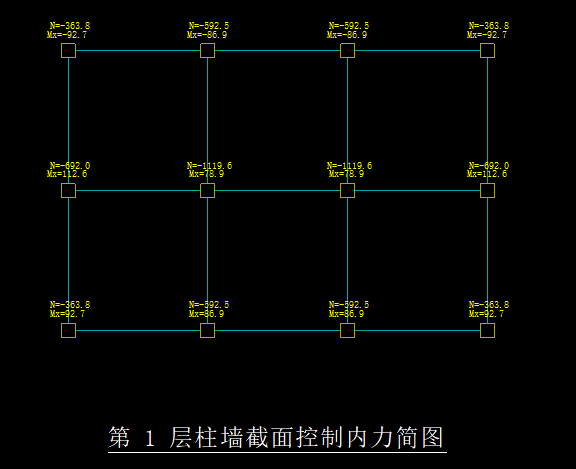

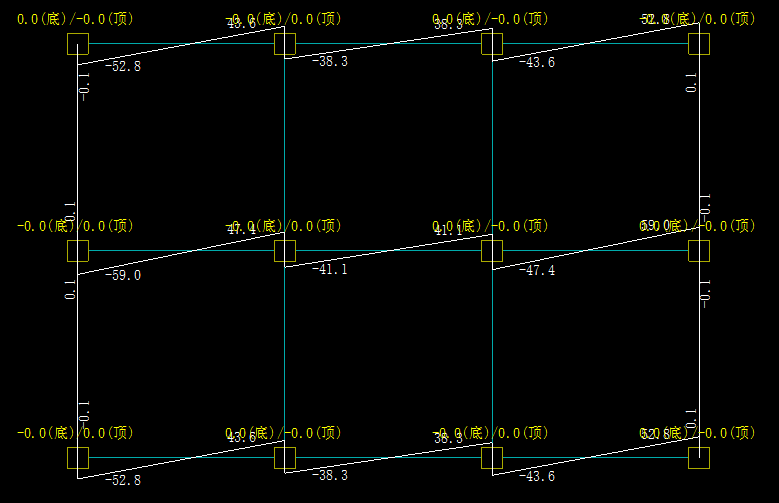

第一层，X向地震，工况下构件弯矩M2图
三、砼结构施工图

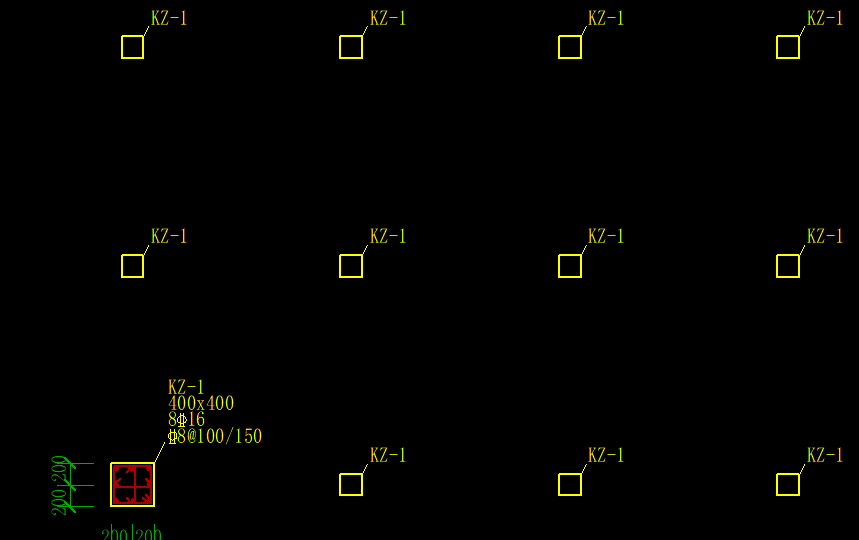

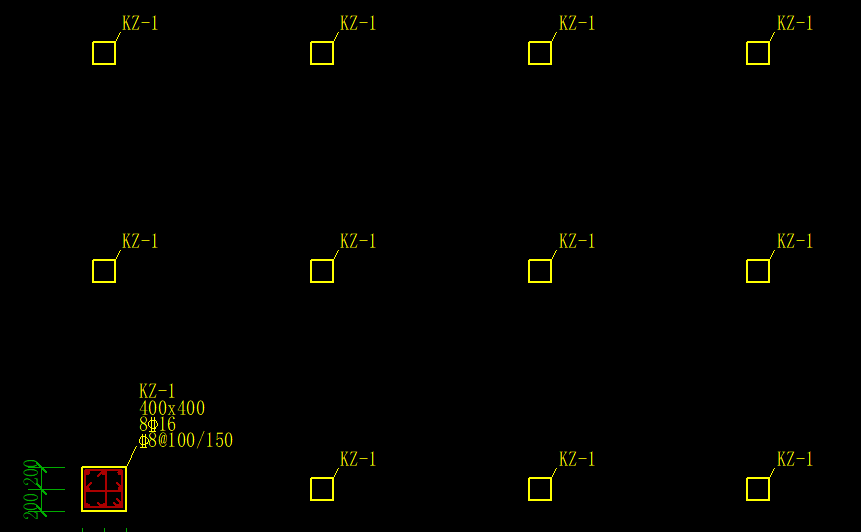

首层柱配筋
五层柱配筋

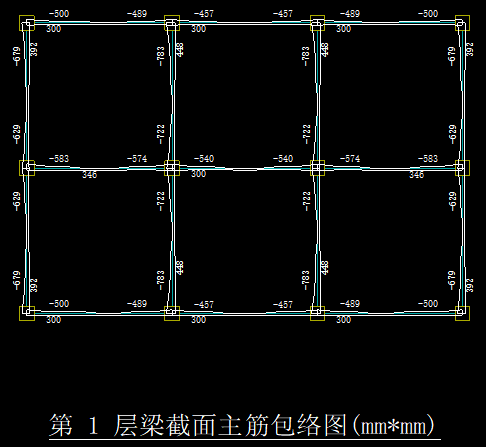

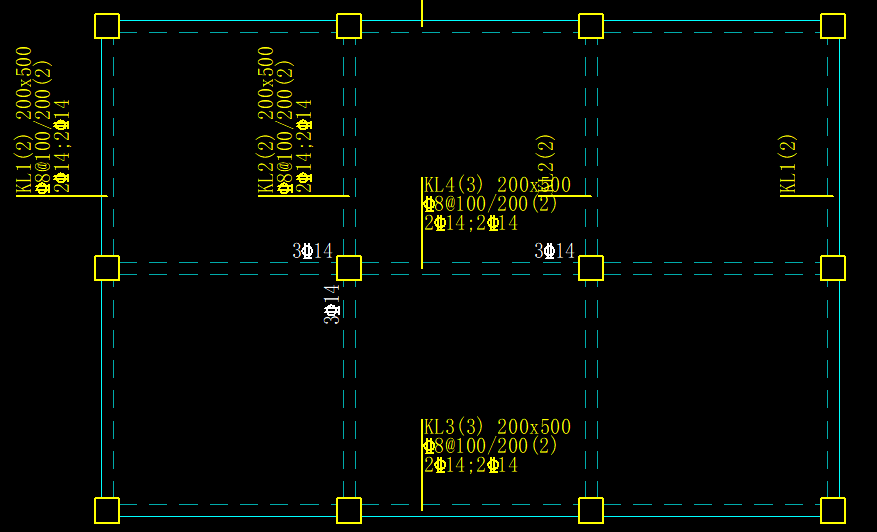

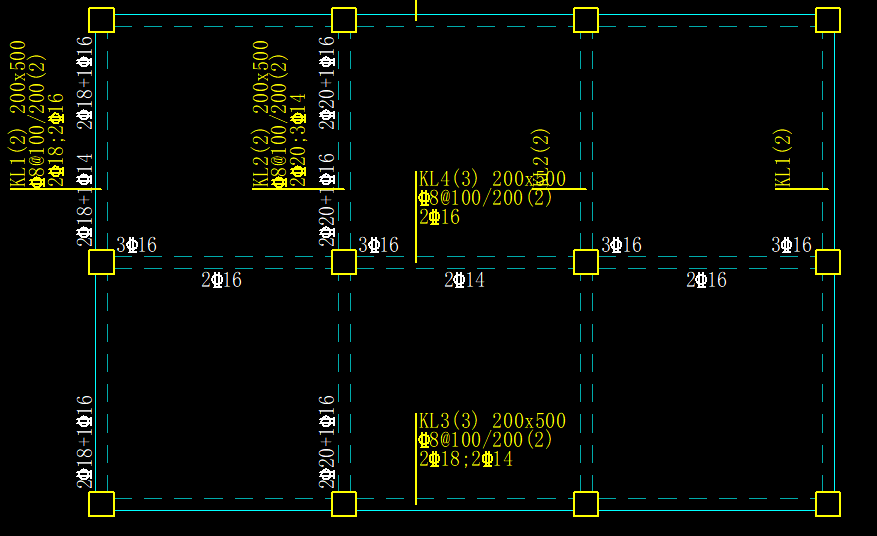

二层梁配筋
屋面梁配筋

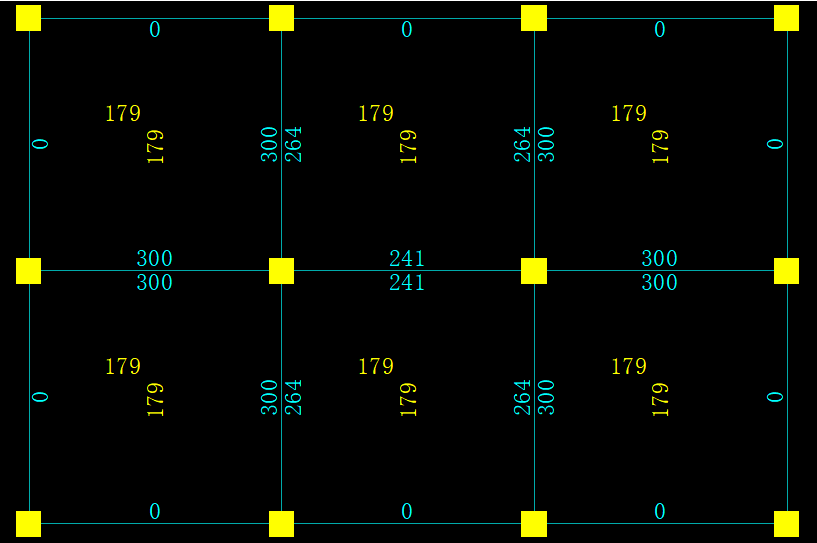

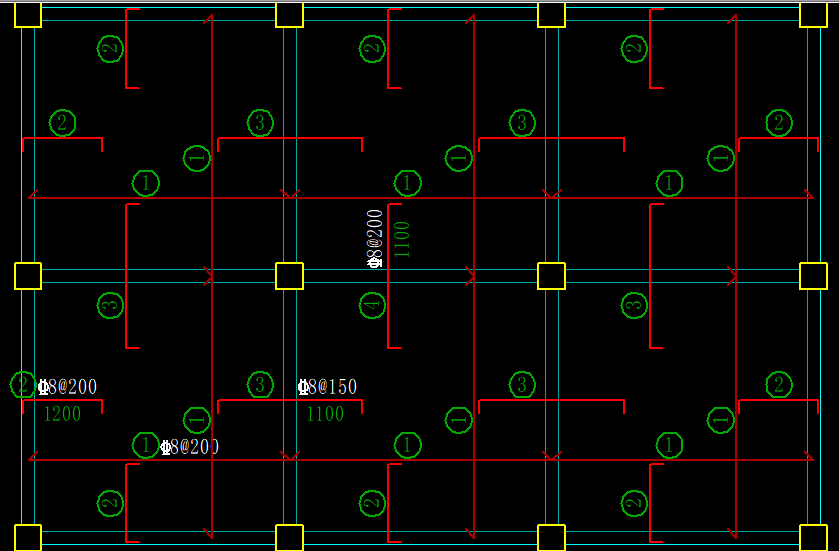

首层板配筋
首层板配筋
五、结构破坏

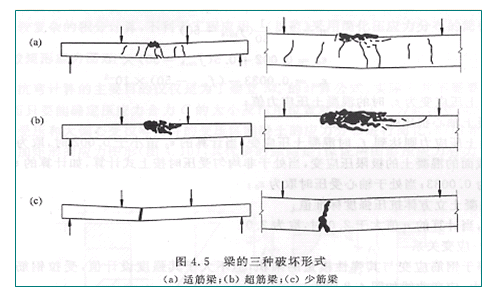

1、钢筋混凝土梁正截面破坏
(1)适筋破坏:梁具有正常配筋率,受拉钢筋首先屈服,随着受拉钢筋塑性变形的发展,受压混凝土边缘纤维达到极限压应变,混凝土压碎.此种破坏形式在破坏前有明显征兆,破坏前裂缝和变形急剧发展,故也称为延性破坏.
(2)超筋破坏:当构件受拉区配筋量很高时,则破坏时受拉钢筋不会屈服,破坏是因混凝土受压边缘达到极限压应变、混凝土被压碎而引起的。发生这种破坏时，受拉区混凝土裂缝不明显，破坏前无明显预兆，是一种脆性破坏。由于超筋梁的破坏属于脆性破坏，破坏前无警告，并且受拉钢筋的强度未被充分利用而不经济，故不应采用。
（3）少筋破坏：当梁的受拉区配筋量很小时，其抗弯能力及破坏特征与不配筋的素混凝土类似，受拉区混凝土一旦开裂，则裂缝区的钢筋拉应力迅速达到屈服强度并进入强化段，甚至钢筋被拉断。受拉区混凝土裂缝很宽、构建扰度很大，而受压混凝土并未达到极限压应变。这种破坏是“一裂即坏”型，破坏弯矩往往低于构件开裂时的弯矩，属于脆性破坏，故不允许设计少筋梁。

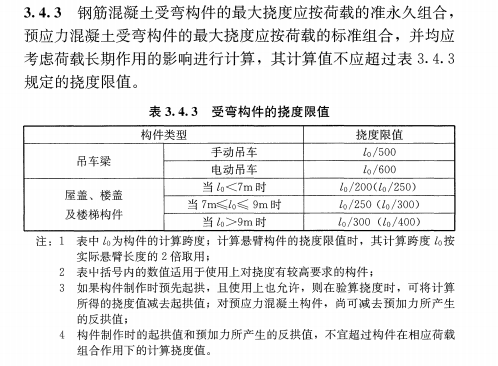

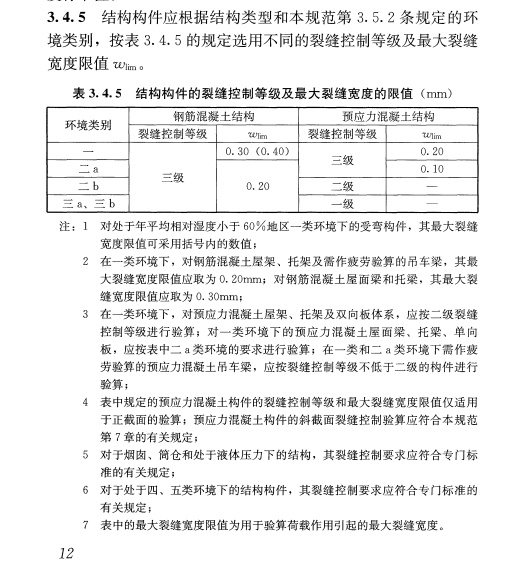

2、结构裂缝
