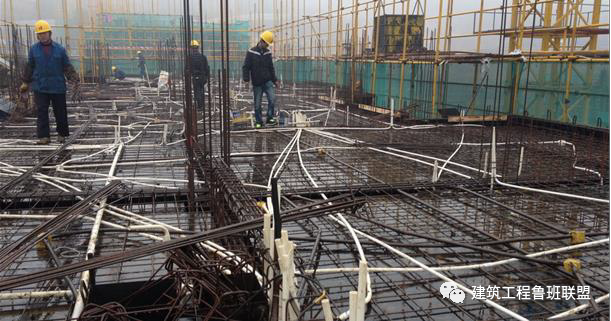

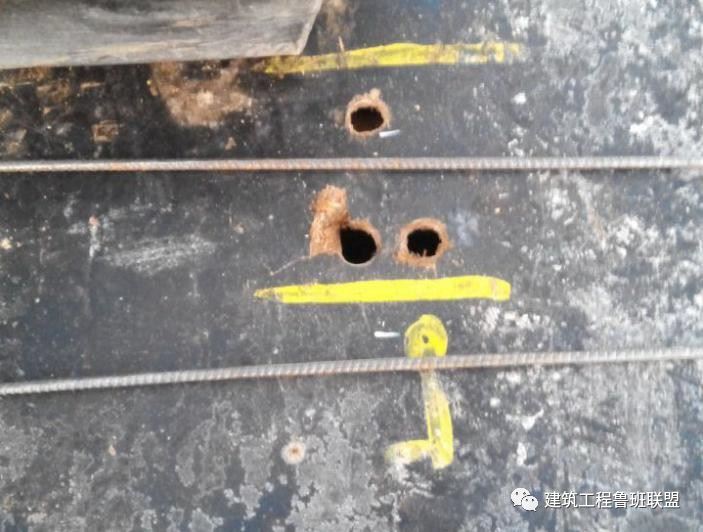

在剪力墙结构工程施工时，PVC电线管预埋敷设在穿越结构梁板模板时，往往需要用电钻在模板上开洞。由于伸出模板预留线管长度、垂直度受到现场影响，造成线管长短不一、歪斜、拆模时容易被折断。同时结构模板开洞穿越线管，容易在混凝土浇筑时漏浆，造成混凝土表面缺陷，严重影响结构工程感观质量，也造成模板损坏、电线管材料浪费。
针对传统工艺下PVC电线管预埋敷设需要在模板上开洞易造成质量缺陷的问题，采用模板免开洞预埋工艺，杜绝了上述质量缺陷。
模板免开洞施工的可行方案一般为下列三种：
方案一：PVC电线管加直接，用钉子将直接固定在模板上替代模板开洞穿越。
方案二：PVC电线管直接加管帽，用自攻钉内固定在模板上替代模板开洞穿越。
方案三：采用定型PVC电线管连接接头，用自攻钉固定在模板上替代模板开洞穿越。
从施工操作性、经济性和工程质量保证情况几个方面综合比较，方案三为最优方案：成本合理；操作方便，产品强度、稳定性能够保证，观感质量能够保证。故本项目采用方案三。
施工工艺流程：
施工中可能出现的主要问题及对策
1、定型连接件设计定型和加工生产问题
应确保产品一次成型并有有足够的强度。
对策实施：参照PVC电线管材料标准，CAD出图设计定型产品，通过模具厂家生产样品并做连接强度实验，确保定性连接件一次成型，并有足够强度满足现场预埋连接要求。
连接件详图

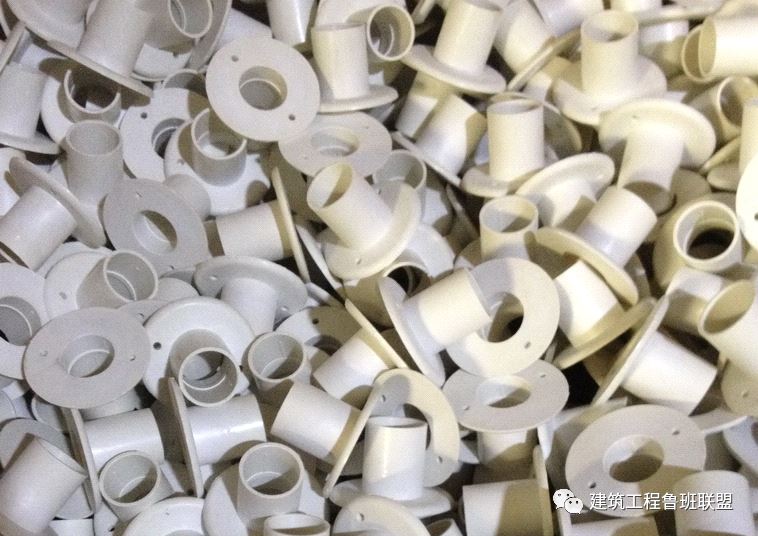

顶板连接件

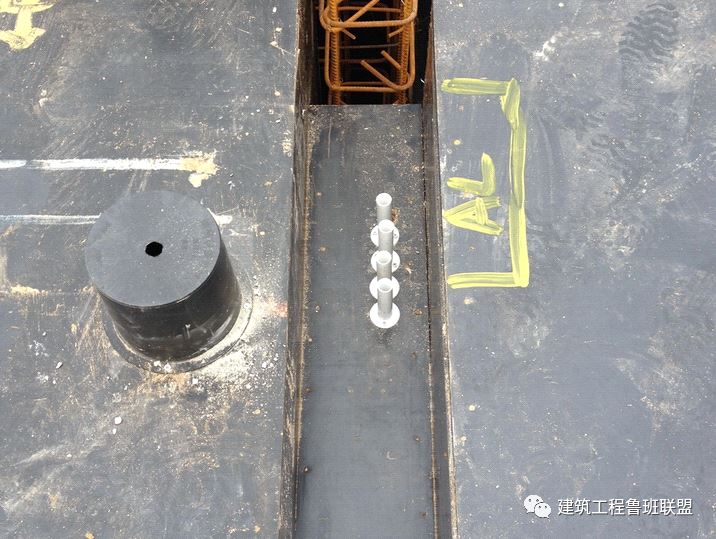

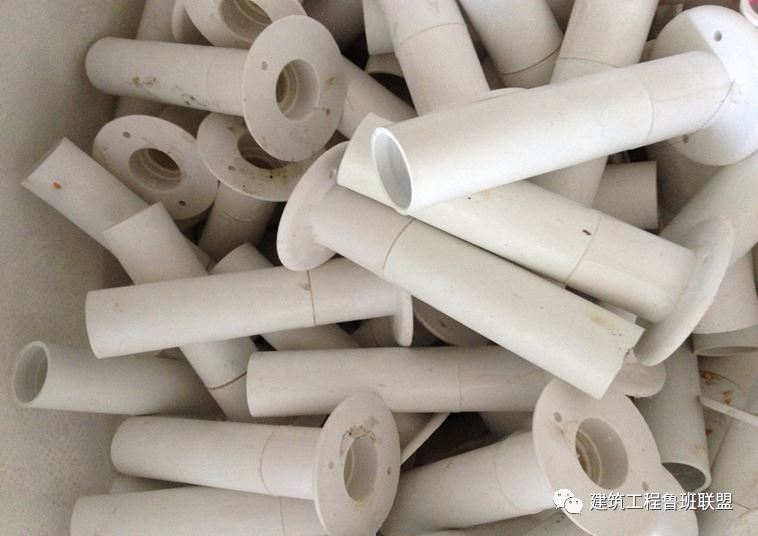

梁底板连接件

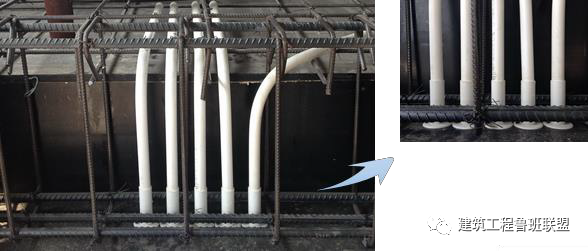

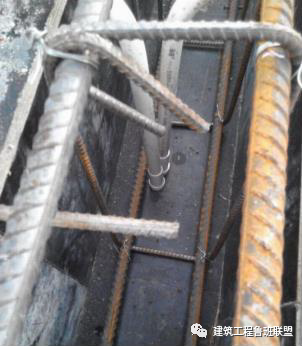

平台降板内预埋

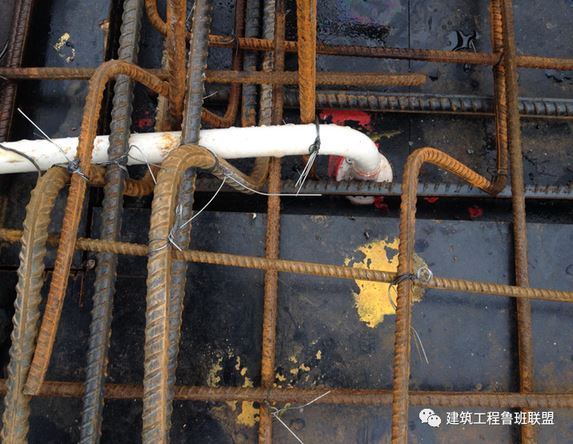

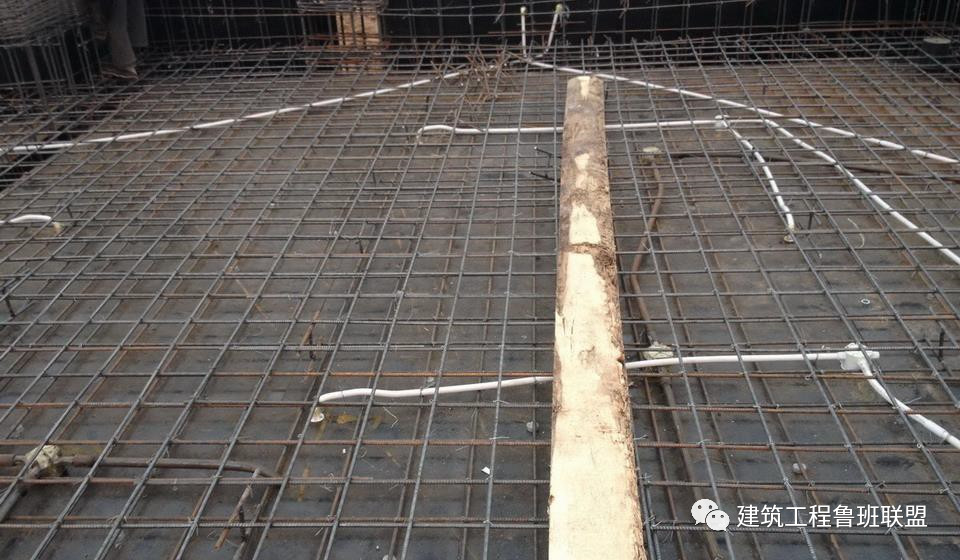

梁板内预埋
2、电气预埋点位问题
定位偏差，有可能导致以后线管位置超出墙体位置。
对策实施：对电气预埋点位图纸进行深化设计，严格按照结构控制线进行电气预埋测量定位，确保先管接管位置的准确性，避免二次结构墙体完成后线管出墙。

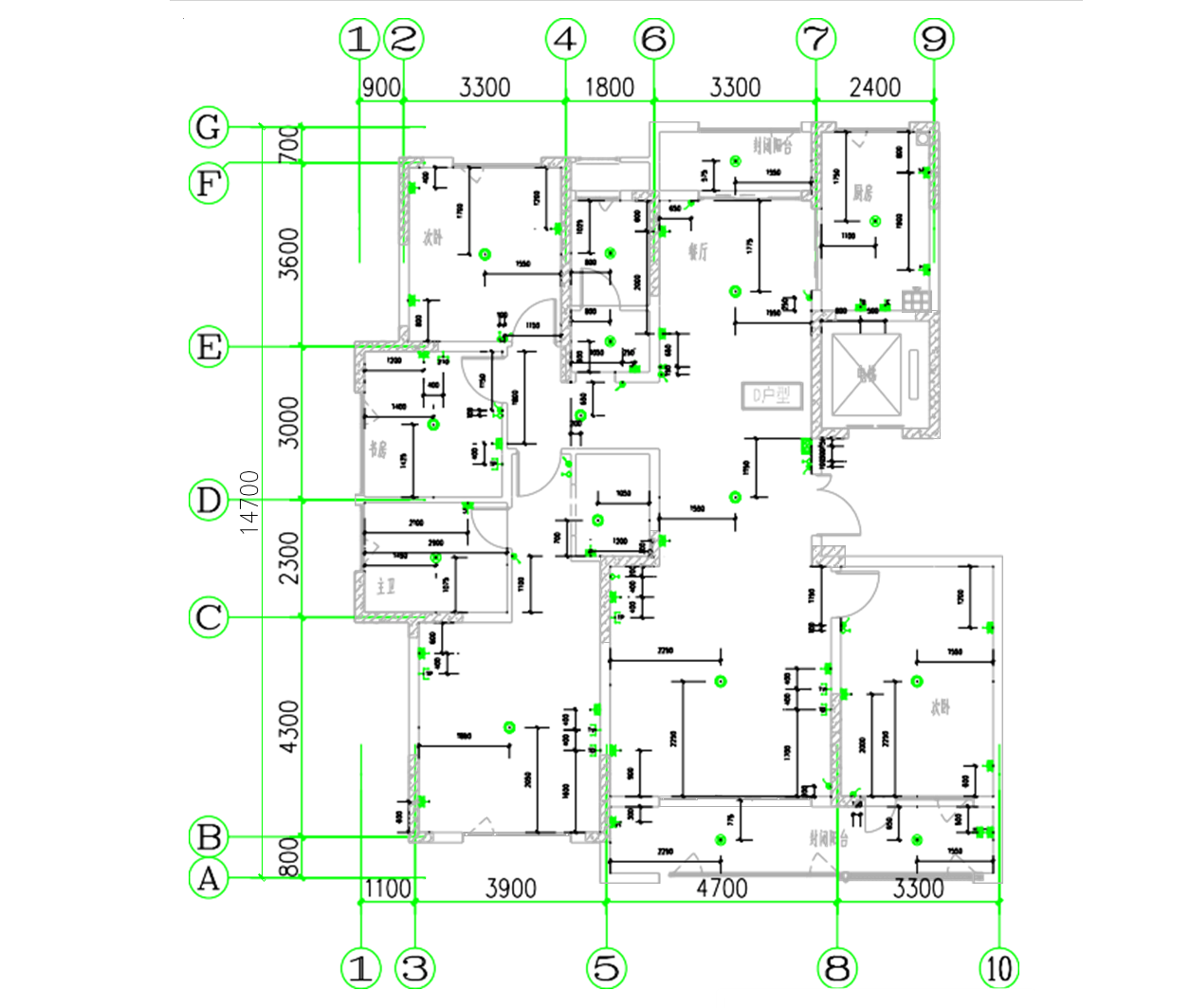

电气点位图
3、成品保护问题
PVC电线管和连接件连接不牢固，混凝土振捣时产生脱断或者损坏。
对策实施：协调土建钢筋、混凝土施工班组、电气专业班组，进行相关成品保护措施的技术交底，防止PVC电线管和连接件连接不牢固，混凝土振捣时产生脱断或者损坏。
PVC电线管和和连接件确保粘结牢固
PVC电线管和连接件连接完成后及时对接管部位进行保护
混凝土浇筑过程及时检查修复线管损毁或接头脱落

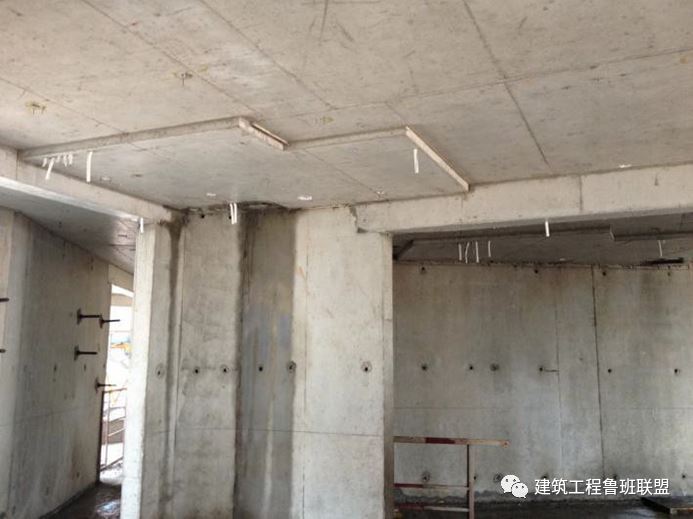

通过采用定性连接件预埋、结构模板免开洞的工艺，杜绝了结构模板损耗和混凝土漏浆等缺陷，结构外观更加美观（梁、板），后续连接线管垂直、位置准确，可有效地节约成本，提升产品质量。

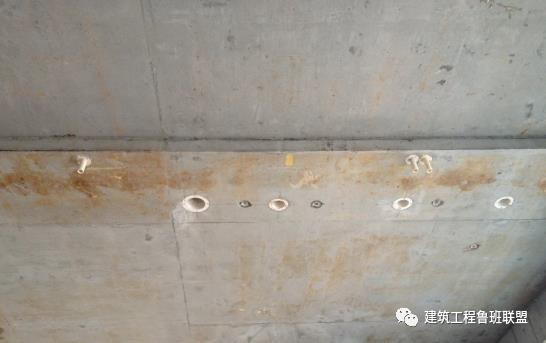

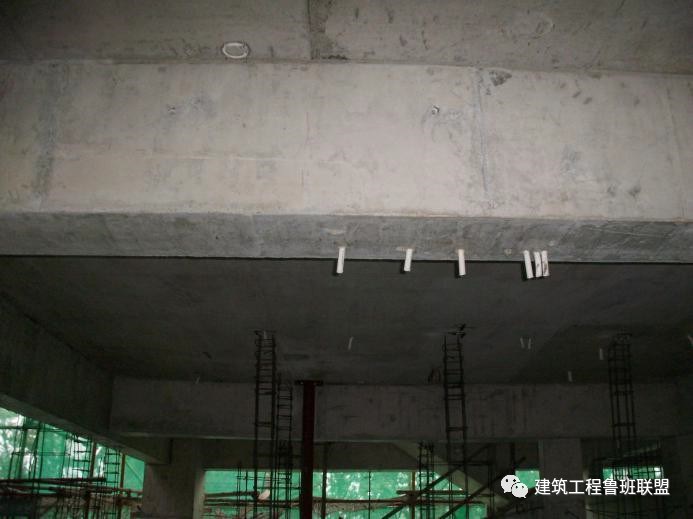

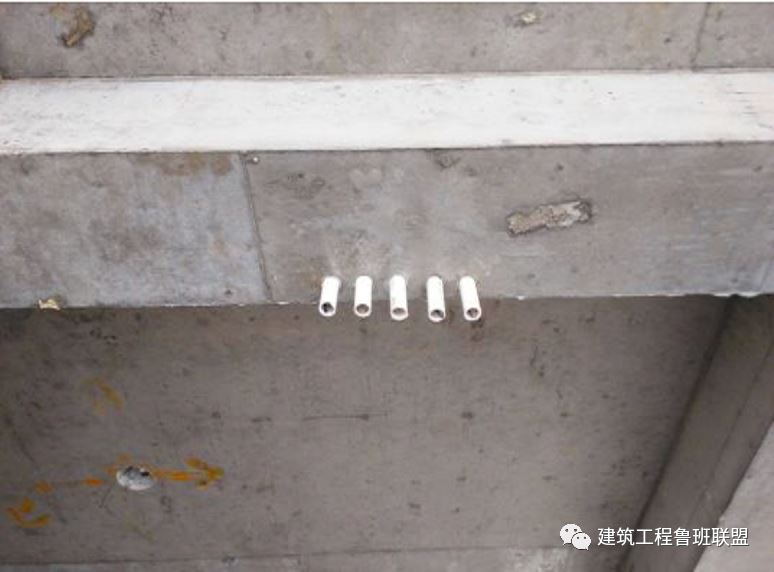

梁底板拆模后接管效果

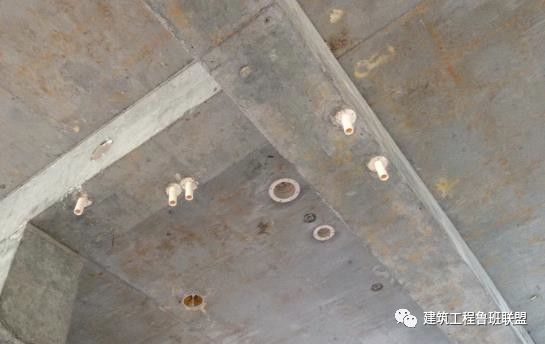

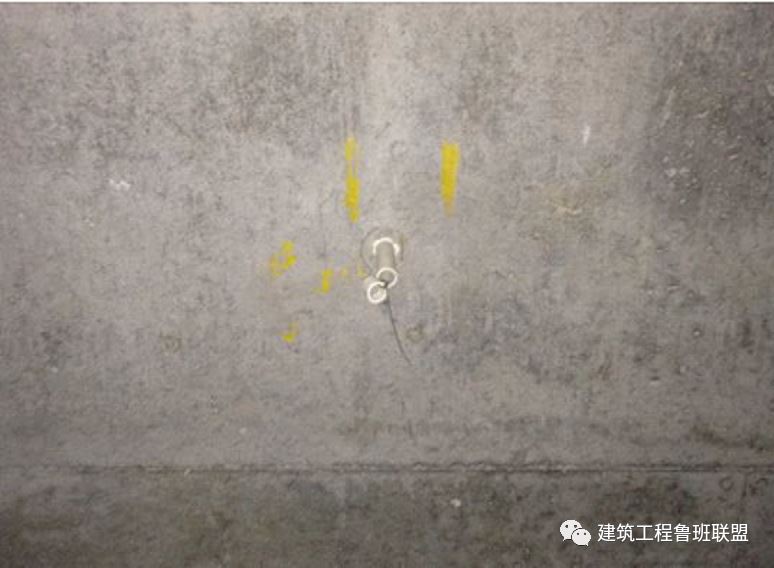

顶板拆模后接管效果
